Описание товара
Лазерный модуль SLOT31FC — полупроводниковый FP LD модуль с центральной длиной волны 1310 нм, предназначенный для использования в OTDR-системах и оптических измерительных приборах. Активная область на основе многоквантовой ямы (MQW) обеспечивает стабильную генерацию излучения в диапазоне 1.3 мкм и высокую выходную оптическую мощность до 80 мВт в импульсном режиме.
Модуль характеризуется низким пороговым током, быстрым временем нарастания и спада импульса (до 1–2 нс), а также устойчивой работой при высоких токах до 900 мА. Рабочий температурный диапазон от −40 до +85 °C позволяет применять SLOT31FC в полевых и промышленных условиях. Исполнение с оптическим коннектором FC/PC упрощает интеграцию в измерительное оборудование. Модуль рассчитан на импульсную работу с короткой длительностью импульса и малым коэффициентом заполнения, что делает его оптимальным источником излучения для OTDR-измерений в волоконно-оптических линиях связи.
Основные параметры
- Тип: FP LD модуль
- Назначение: OTDR
- Центральная длина волны: 1310 нм
- Диапазон длины волны: 1290–1330 нм
- Активный слой: MQW (многоквантовая яма)
- Высокая выходная оптическая мощность
- Оптические характеристики (T = 25 °C)
- Центральная длина волны (λc): 1310 нм (тип.)
- Спектральная ширина (Δλ): ≤10 нм
- Выходная мощность: ≥80 мВт (импульсный режим)
Условия импульса:
- Длительность ≤10 мкс
- Коэффициент заполнения ≤1%
Электрические характеристики
- Пороговый ток (Ith): 30–50 мА
- Рабочий ток (Iop): 400–900 мА
- Рабочее напряжение (Vop): 1.3–2.0 В
- Время нарастания / спада (Tr / Tf): 1–2 нс (10–90%)
Температурные параметры
- Рабочая температура: −40…+85 °C
- Температура хранения: −40…+70 °C
Предельные параметры
- Обратное напряжение: 2 В (CW)
- Температура пайки / время: 260 °C / 10 с

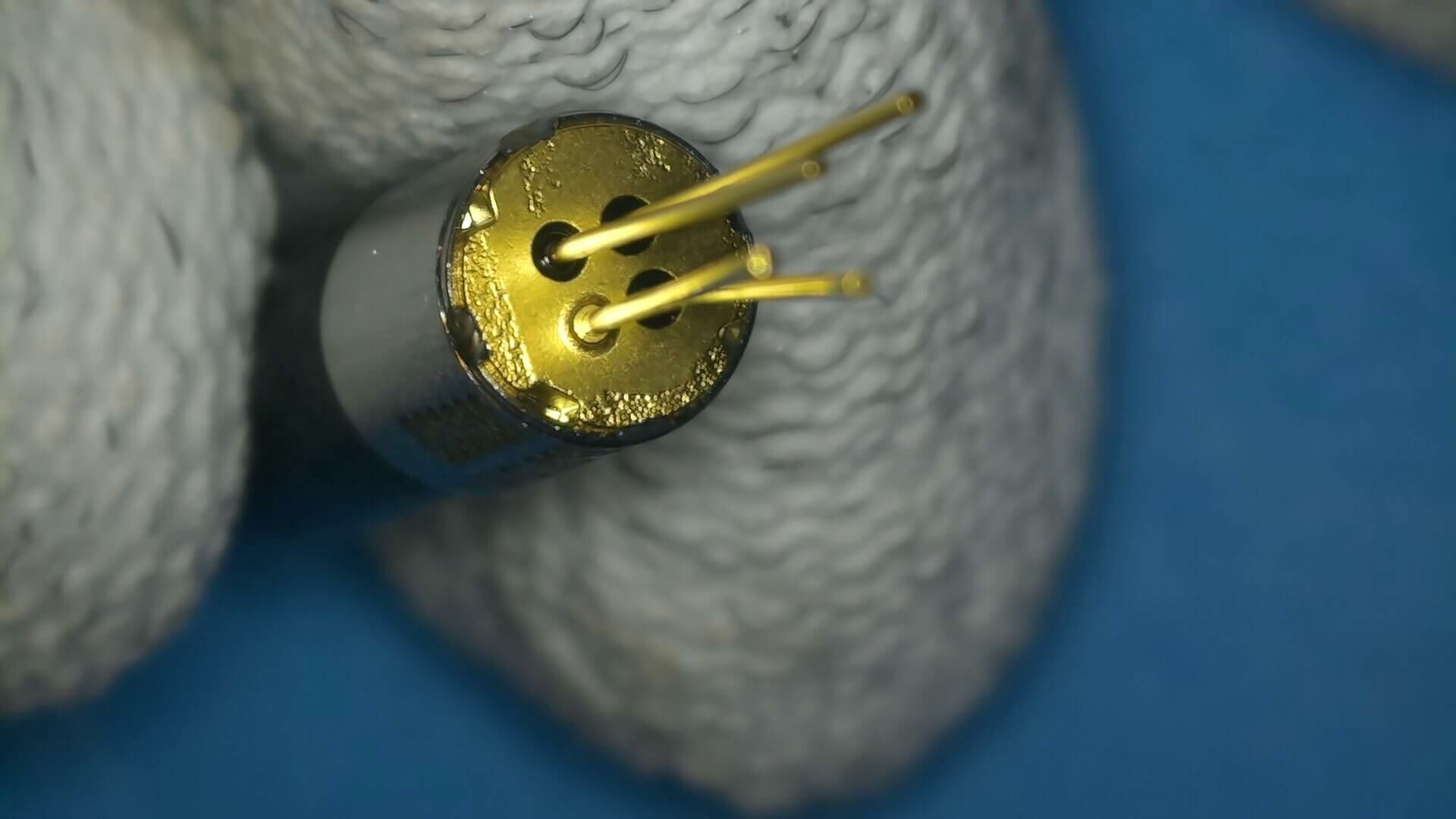

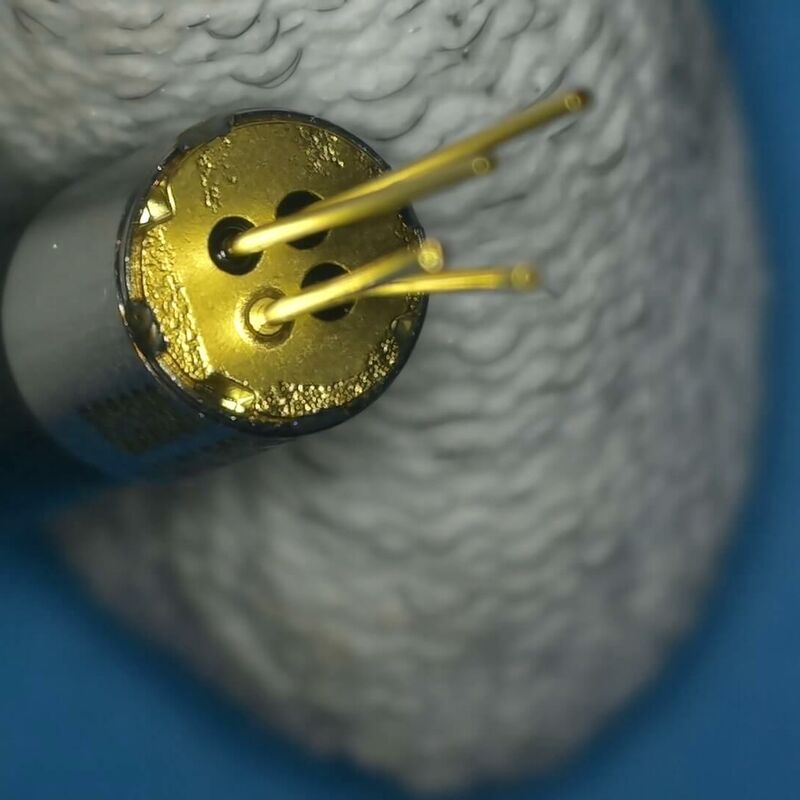

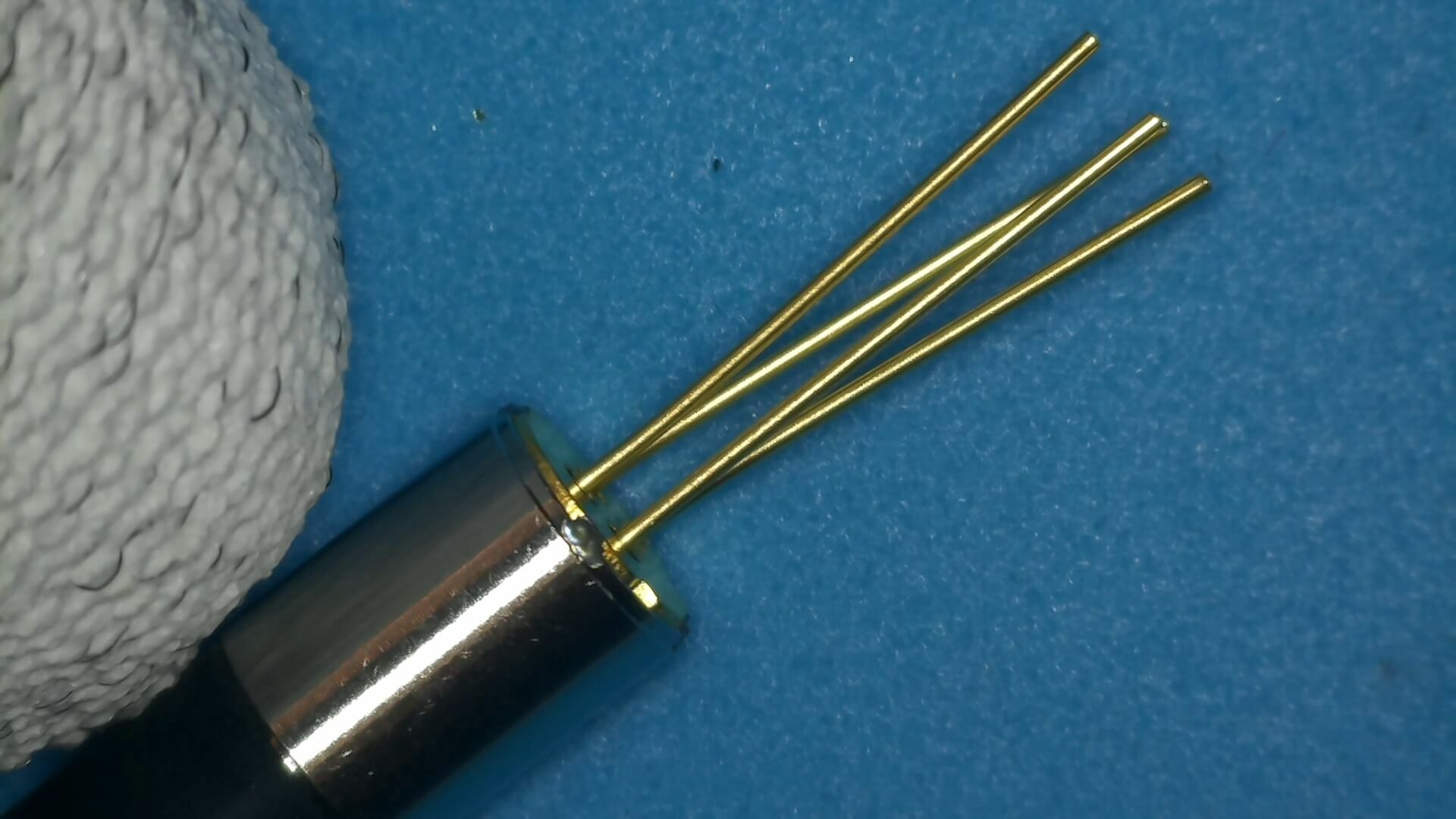

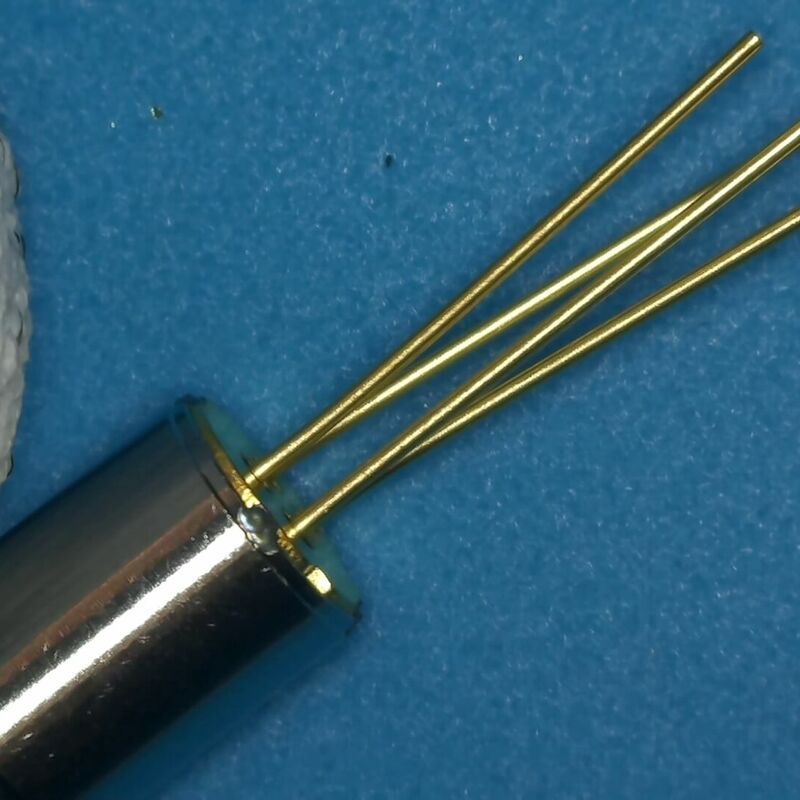

Распиновка (F-type)
- Pin 1: LD(+) / корпус
- Pin 2: LD(−)
- Pin 3–4: не используется

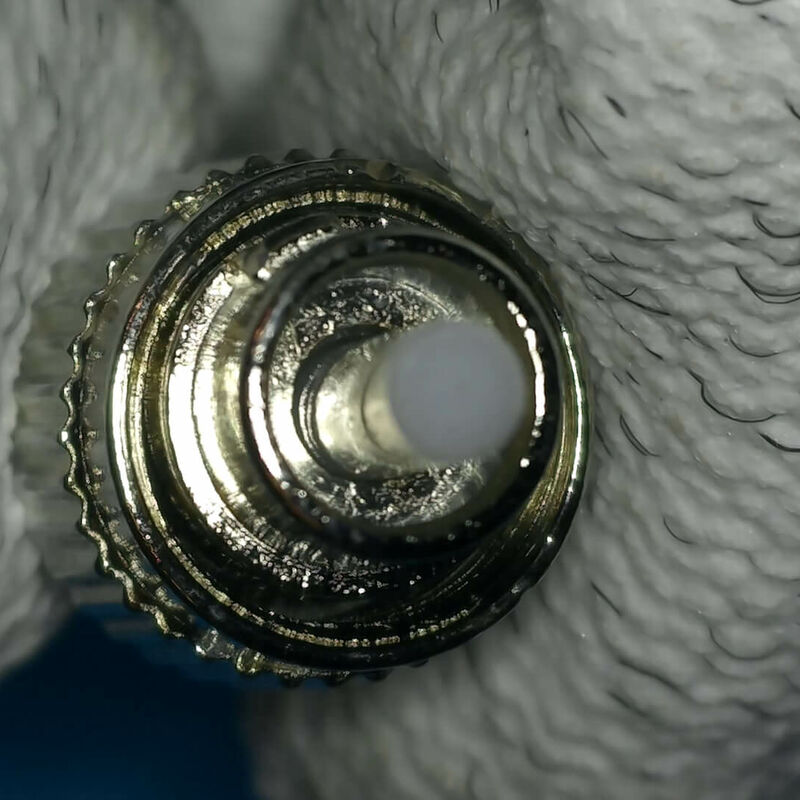

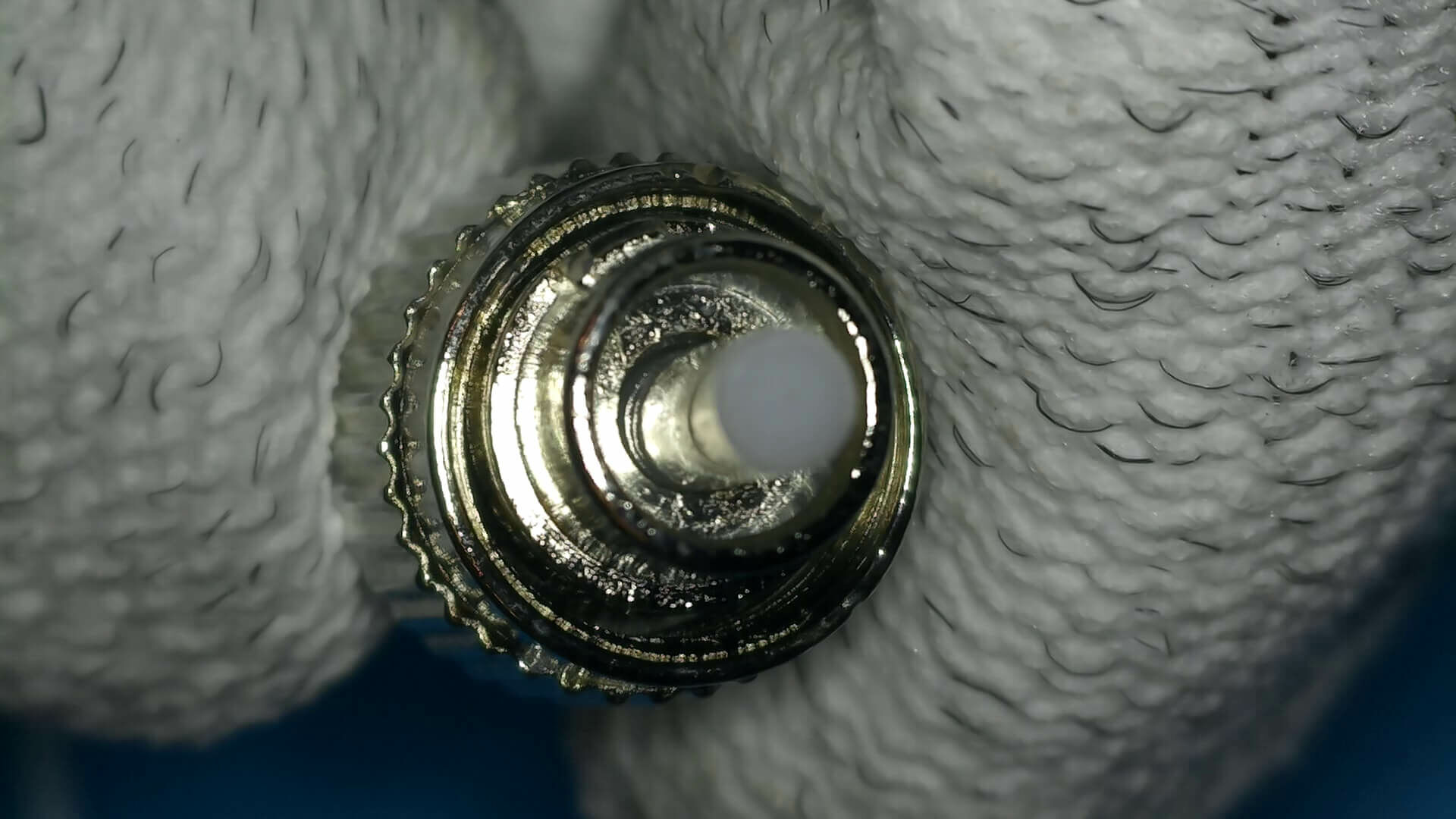

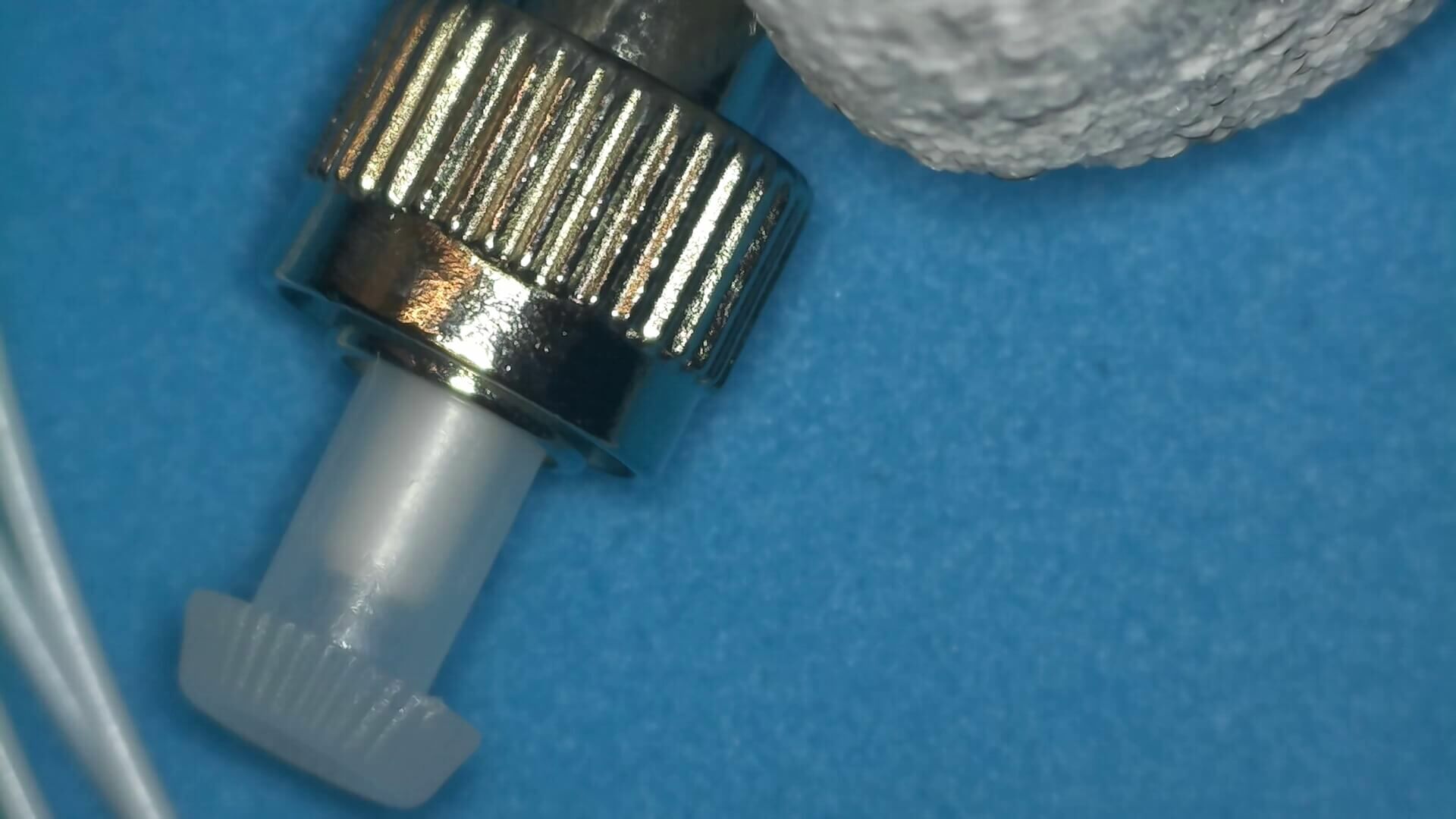

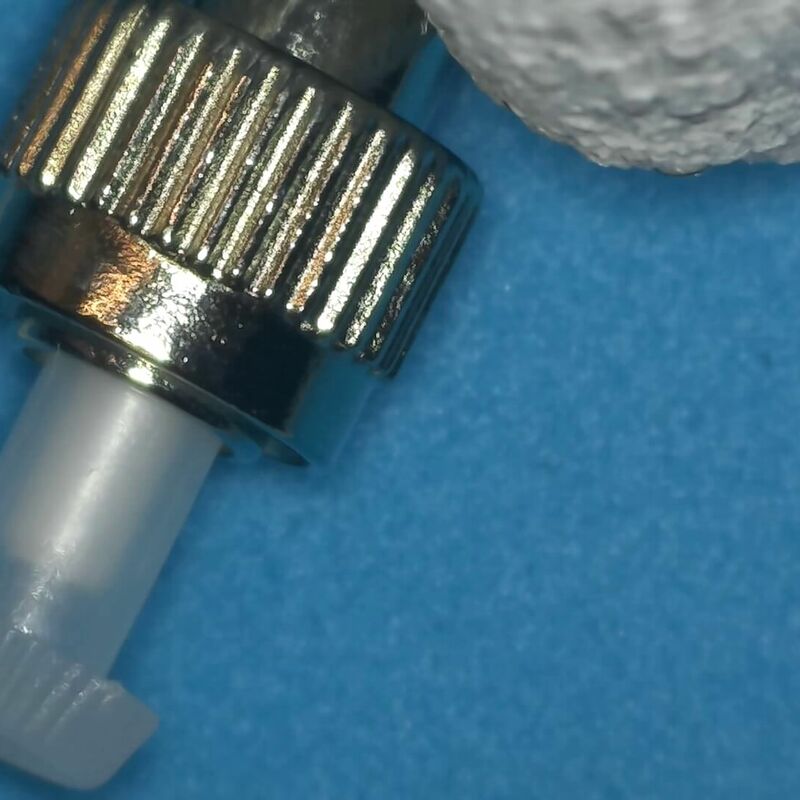

Оптический интерфейс
- Коннектор: FC/PC
- Возможные варианты: SC/PC (по заказу)
Информация для заказа
- Серия: SLOT
- Длина волны: 31 (1310 нм) / 55 (1550 нм)
- Тип коннектора: FC, SC, SP (по спецификации)
Особые указания
- Чувствителен к электростатическому разряду (ESD)
- Требуется соблюдение ESD-процедур
