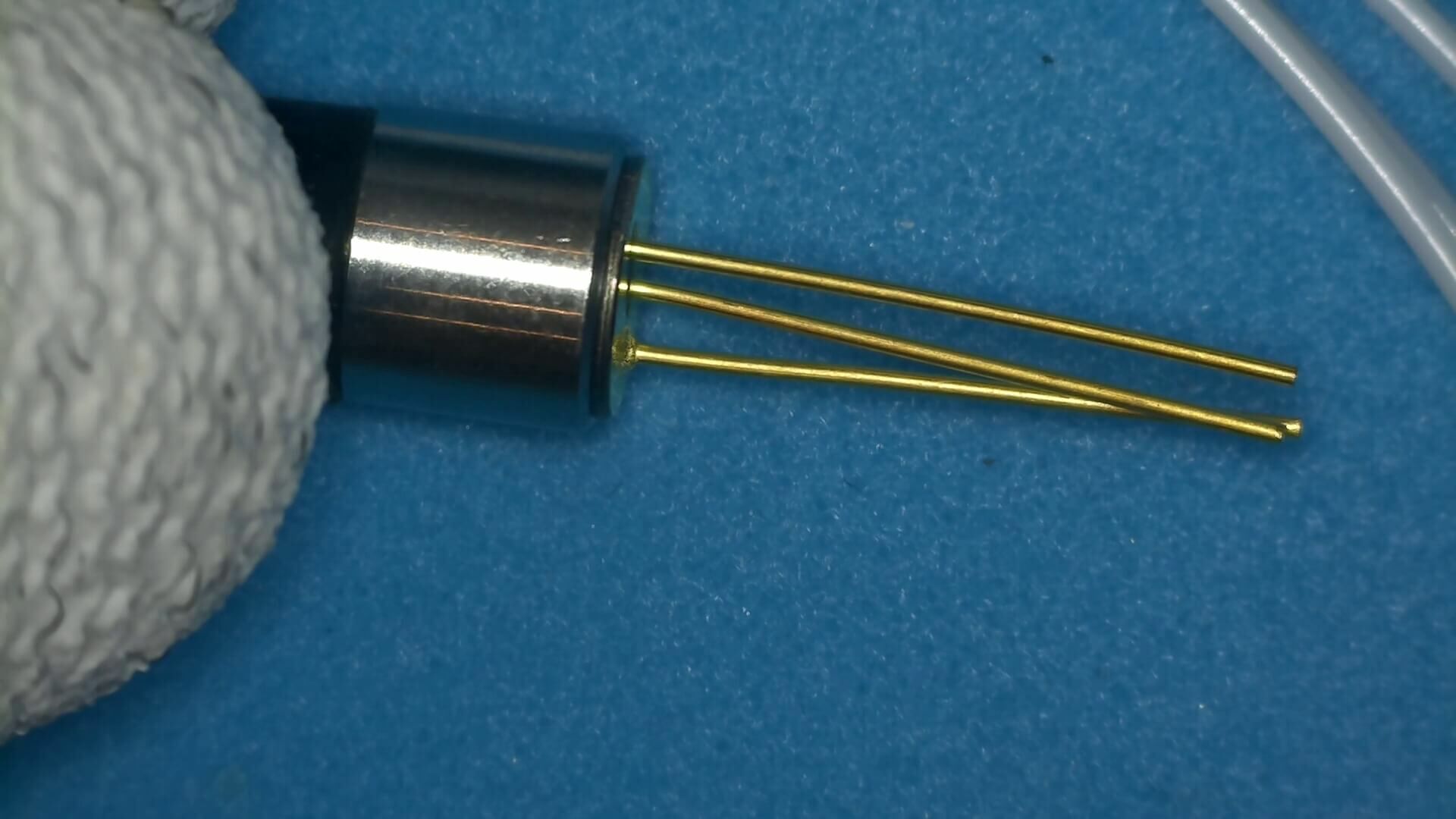

Фотодиодный модуль APD-PIN SPD2
Описание товара

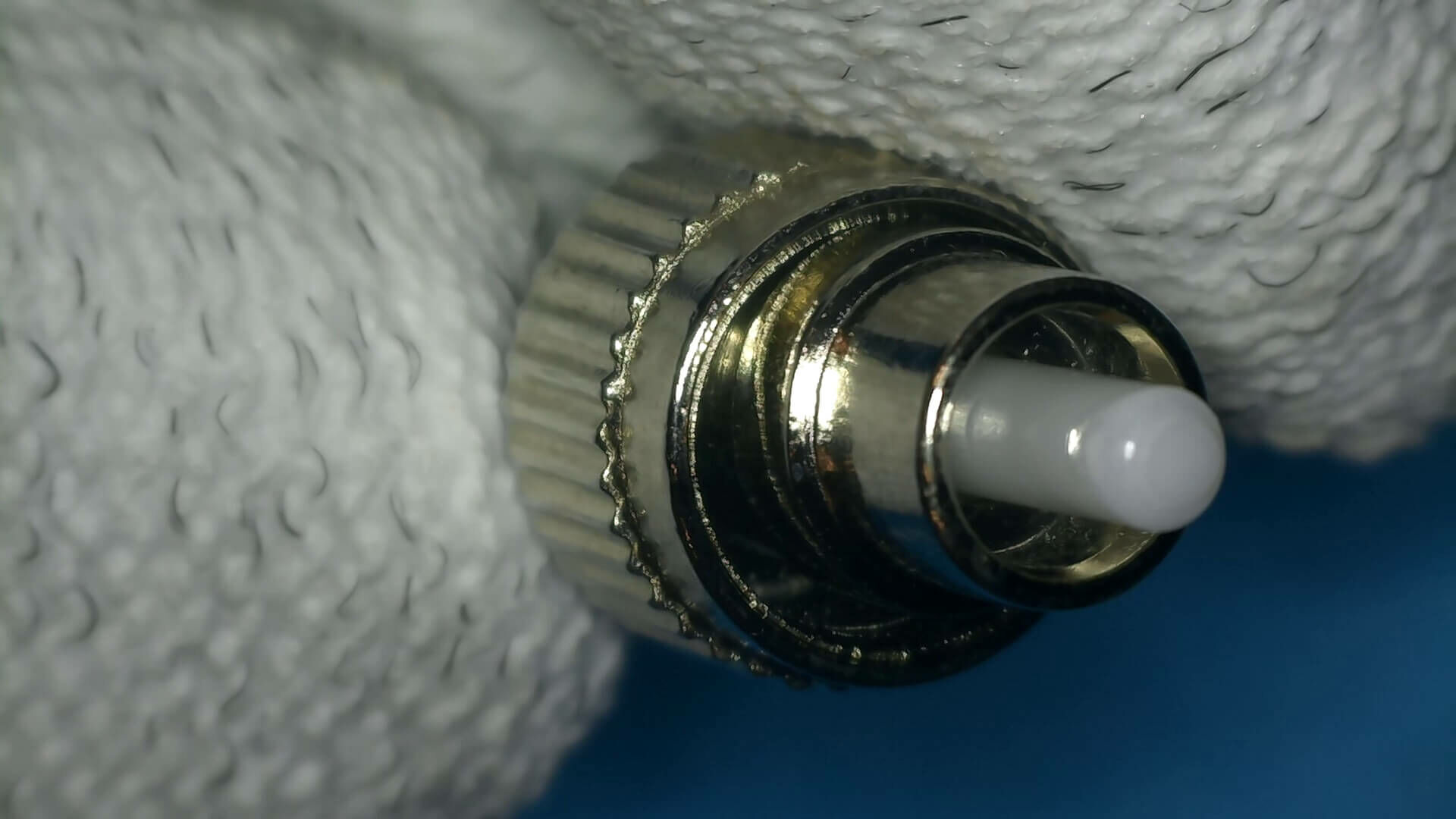

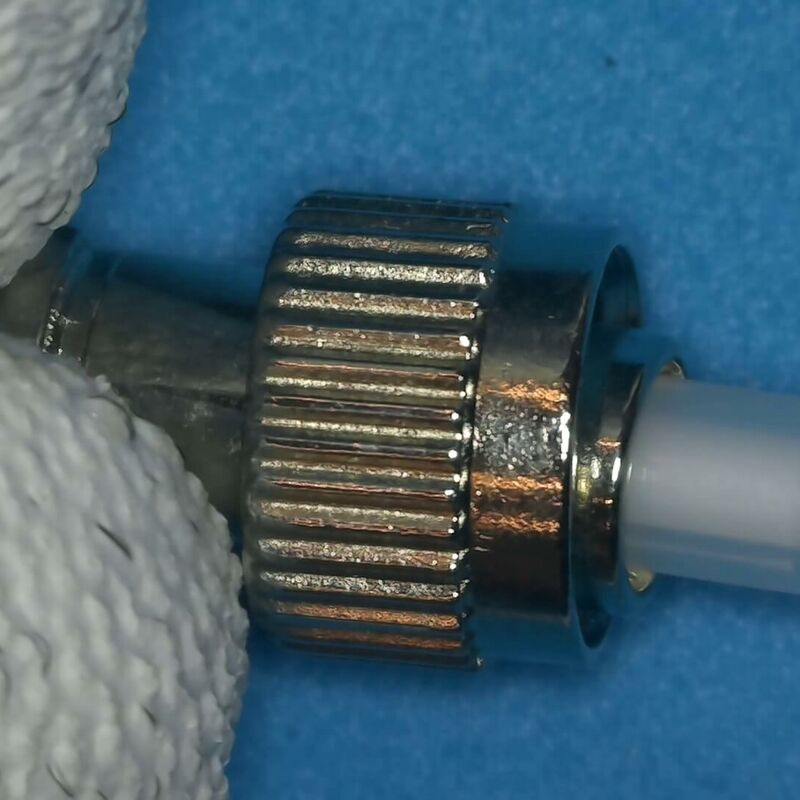

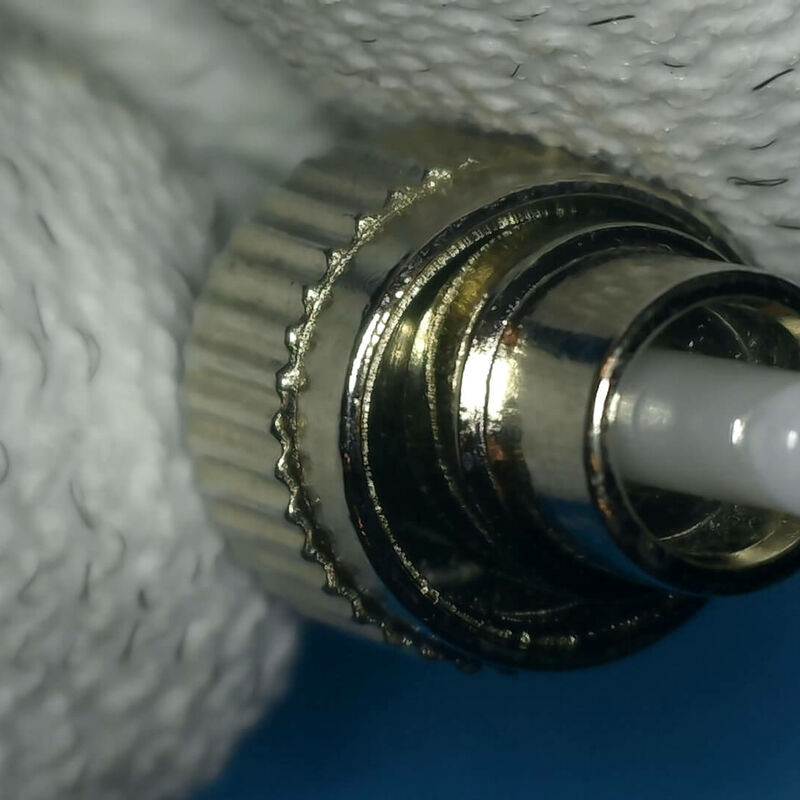

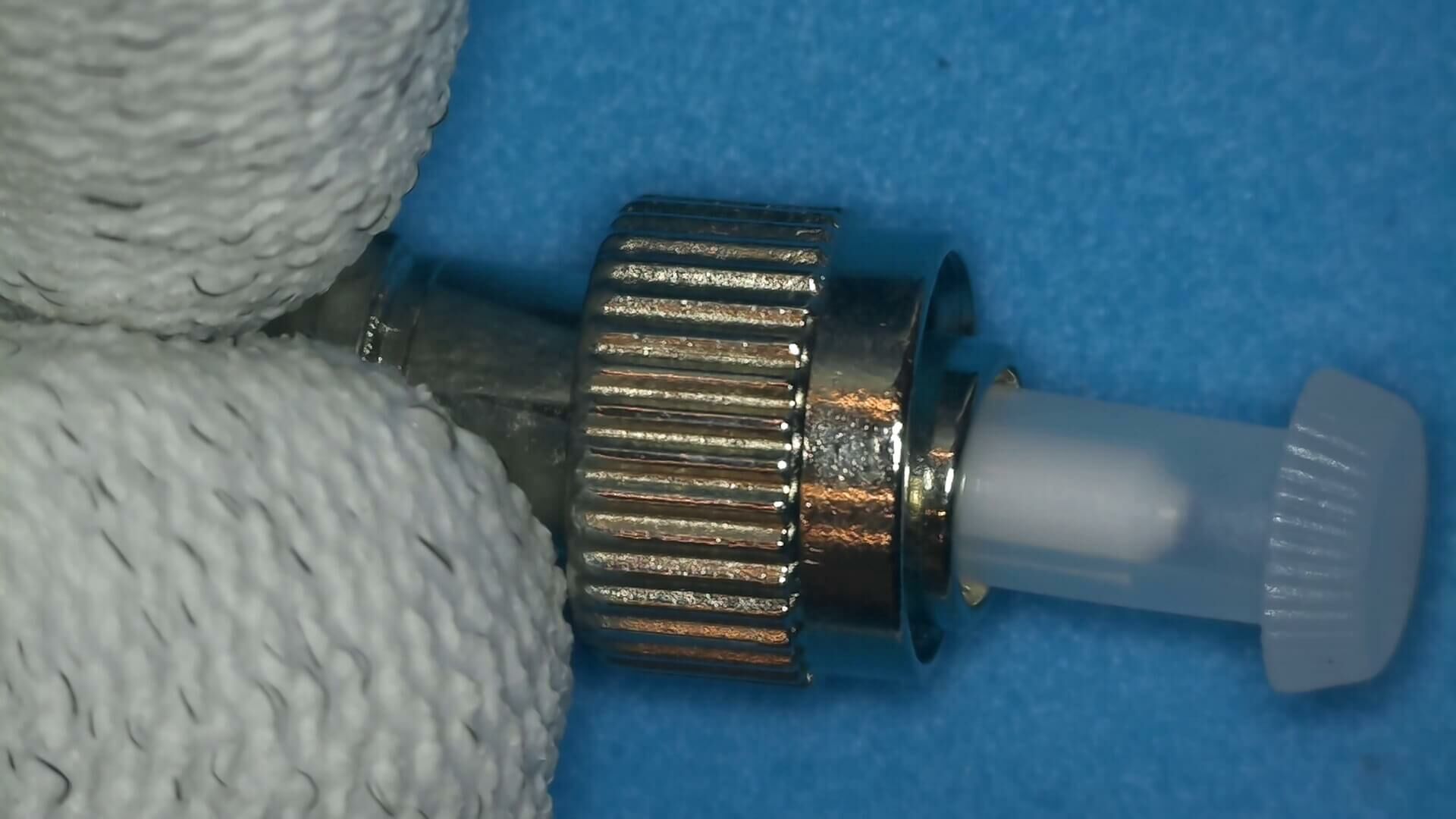

Фотодиодный модуль InGaAs APD-PIN SPD2 — высокочувствительный приёмный элемент для оптических линий передачи данных со скоростью до 2.5 Гбит/с. Планарная структура APD и активная область 55 мкм обеспечивают высокую чувствительность при низком уровне шума, минимальной ёмкости и стабильной работе в широком температурном диапазоне. Модуль обладает высокой responsivity на длинах волн 1310 и 1550 нм, низким темновым током и высоким коэффициентом умножения, что делает его оптимальным решением для телекоммуникационного оборудования, измерительных систем и высокоскоростных оптических приёмников. Поддерживает различные варианты корпусов и коннекторов, отличается повышенной надёжностью и стойкостью к нагрузкам.
Основные свойства
- Тип: InGaAs APD-PIN модуль
- Структура: планарная InGaAs APD
- Активная область: 55 мкм
- Освещение: верхнее (top-illuminated)
- Низкий темновой ток
- Низкая ёмкость
- Высокая надёжность
Область применения
- Оптические приёмники до 2.5 Гбит/с

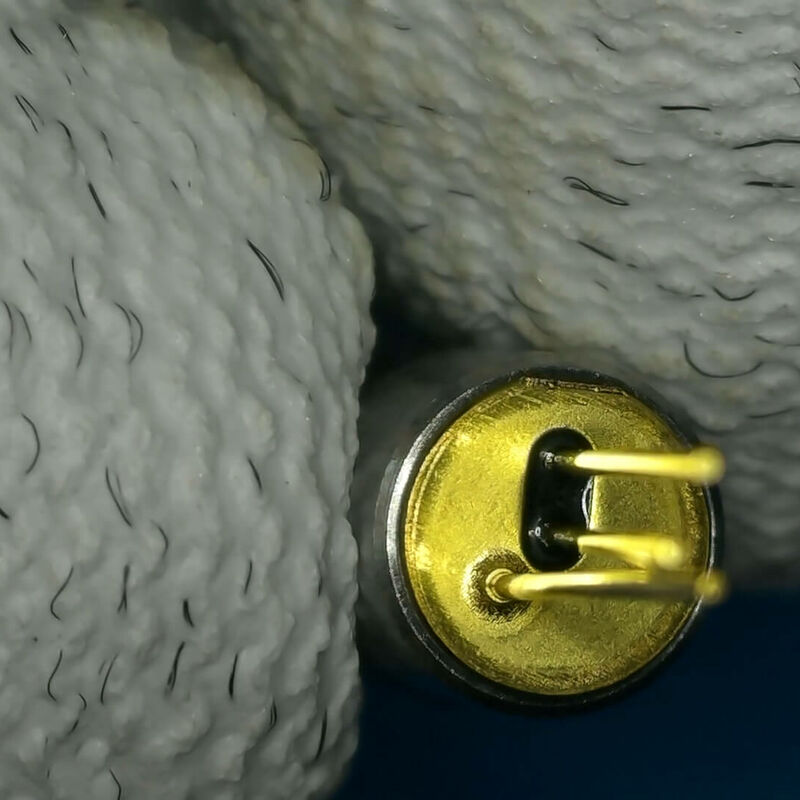

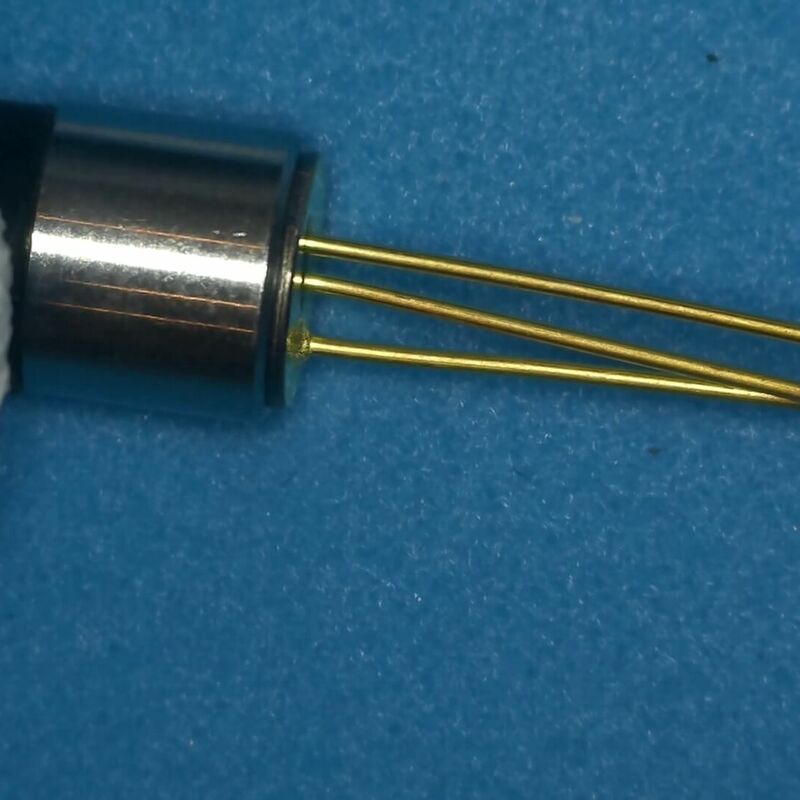

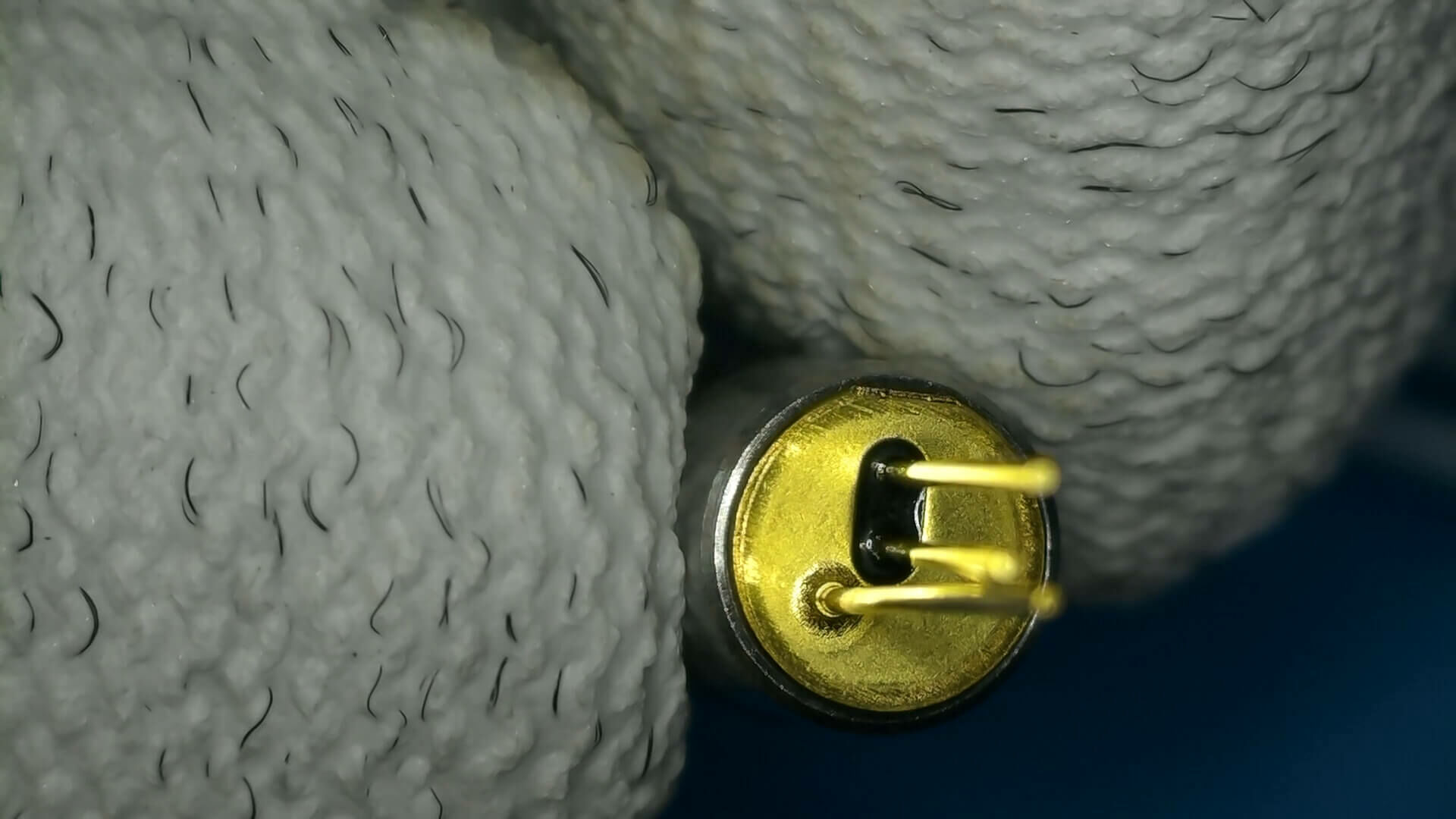

Распиновка
- Pin 1 (корпус): Ground (земля)
- Pin 2: APD (−)
- Pin 3: APD (+)
Предельно допустимые значения
- Температура хранения: −40…+100 °C
- Температура работы: −40…+85 °C
- Напряжение APD: Vbr
- Температура пайки / время: 260 °C / 10 с
Оптические и электрические параметры (T = 25 °C)
- Чувствительность (1310 нм, M=1): 0.75–0.9 A/W
- Чувствительность (1550 нм, M=1): 0.9–1.05 A/W
- Напряжение пробоя: 40–60 V
- Темновой ток при 0.9 Vb: 10–50 нА
- Ёмкость при 1 МГц, 0.9 Vb: 0.38–0.5 pF
- Максимальный коэффициент умножения: 25
- Частота среза при M=10: 2.0 ГГц
- Температурный коэффициент Vb: 0.09 V/°C
- Обратные потери (1310 нм): 45 dB
