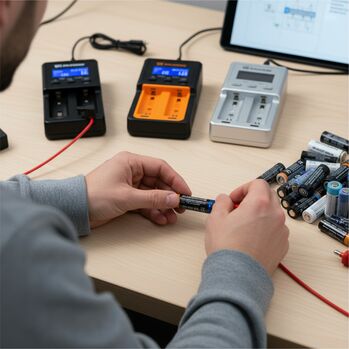

Как правильно выбрать зарядное устройство для аккумуляторов формата 21700?
Введение
Формат аккумулятора 21700 получил широкое распространение благодаря высокой энергоемкости и стабильным характеристикам. Он активно применяется в электромобилях, портативных приборах, системах бесперебойного питания и сборках высокой плотности. Однако эффективность работы батареи напрямую зависит от корректно подобранного зарядного устройства. В данной статье проведем технический анализ критериев выбора зарядного устройства для аккумуляторов типа 21700, учитывая требования конструкций, разработок и промышленных применений.
1. Особенности аккумуляторов 21700
Формат 21700 представляет собой цилиндрическую литий-ионную ячейку диаметром 21 мм и длиной 70 мм. Наиболее распространенные параметры:
- Номинальное напряжение: 3.6–3.7 В
- Емкость: 4000–6000 мА·ч
- Максимальный ток разряда: до 60 А
- Возможность работы в составе сборок (в том числе без встроенной BMS)
Эти особенности накладывают конкретные требования на зарядные устройства.
2. Основные типы зарядных устройств
Зарядные устройства можно классифицировать по следующим признакам:
- Одноканальные и многоканальные — используются в лабораторных или серийных условиях.
- Импульсные и линейные — различаются по принципу регулирования тока.
- С интеллектуальным управлением — обеспечивают адаптацию под параметры конкретного аккумулятора.
- Универсальные лабораторные БП — допускают ручную настройку напряжения и тока.
3. Ключевые параметры выбора
3.1. Напряжение зарядки
Для литий-ионных аккумуляторов 21700 номинальное напряжение зарядки — 4.2 В на ячейку. Некоторые промышленные варианты допускают заряд до 4.3–4.35 В (для высокой емкости), но требуют строго ограниченного тока.
3.2. Ток зарядки
Рекомендуется ориентироваться на значение от 0.5С до 1С, где C — емкость аккумулятора. Например, для аккумулятора 5000 мА·ч ток зарядки составляет 2.5–5 А. Зарядные устройства должны обеспечивать плавную регулировку тока.
3.3. Контроль окончания зарядки
Необходима функция отсечки по достижении напряжения 4.2 В и снижении тока до заданного порога (обычно 0.05С). Отсутствие точной отсечки может привести к деградации элементов.
3.4. Наличие балансировки
При работе с аккумуляторными сборками наличие функции балансировки между ячейками критически важно для сохранения ресурса и предотвращения перекоса напряжения.
3.5. Защита
Современные зарядные устройства должны иметь:
- Защиту от перезаряда
- Контроль температуры (термозащита)
- Защиту от короткого замыкания
- Защиту от неправильной полярности
4. Интеллектуальные зарядные устройства
Эти устройства автоматически определяют тип аккумулятора, выставляют параметры зарядки, контролируют процесс и отключаются при достижении заданных характеристик. Подходят для специалистов, работающих с разными типами аккумуляторов, включая 21700.
Преимущества:
- Повышенная безопасность
- Минимум ручных настроек
- Поддержка нескольких форматов (включая 18650, 26650, 21700)
5. Зарядка аккумуляторов без встроенной защиты
Некоторые аккумуляторы 21700 поставляются без встроенной платы BMS. В таких случаях устройство должно обеспечить:
- Точный контроль напряжения
- Низкий пульсационный ток
- Мягкий старт (во избежание бросков тока)
- Возможность подключения внешней термопары
6. Зарядка в составе сборок
Если 21700 используются в составе аккумуляторной сборки (3S, 4S и т.д.), то применяются специальные зарядные контроллеры и балансиры. Важно:
- Использовать зарядные модули с поддержкой балансировки
- Подбирать устройства под конкретное количество ячеек
- Следить за токами на уровне всей сборки
7. Примеры и рекомендации по выбору
Для лабораторных задач подойдут программируемые лабораторные БП с возможностью задания напряжения/тока и внешними датчиками.
Для серийной сборки — интеллектуальные многоканальные станции с логгированием.
Для домашних условий — компактные зарядные устройства с поддержкой 21700 и защитой от перегрева.
8. Ошибки при выборе зарядного устройства
- Использование зарядных устройств от других форматов (например, 18650) без учета разницы в емкости и токах
- Отсутствие термоконтроля
- Зарядка с постоянным током без фазы стабилизации напряжения
- Зарядка одновременно нескольких аккумуляторов без балансировки
9. Перспективы и стандарты
С увеличением популярности 21700 развивается и рынок зарядных решений. Стандарты UL, IEC 62133 и UN 38.3 регулируют безопасность, особенно в промышленном применении.
Заключение
Выбор зарядного устройства для аккумуляторов формата 21700 требует учета множества параметров: от точности контроля напряжения и тока до наличия защитных функций и балансировки. Ошибочный выбор может не только сократить срок службы аккумулятора, но и привести к серьезным последствиям. Инженерный подход при выборе оборудования обеспечивает надежность и безопасность работы с современными литий-ионными элементами.
